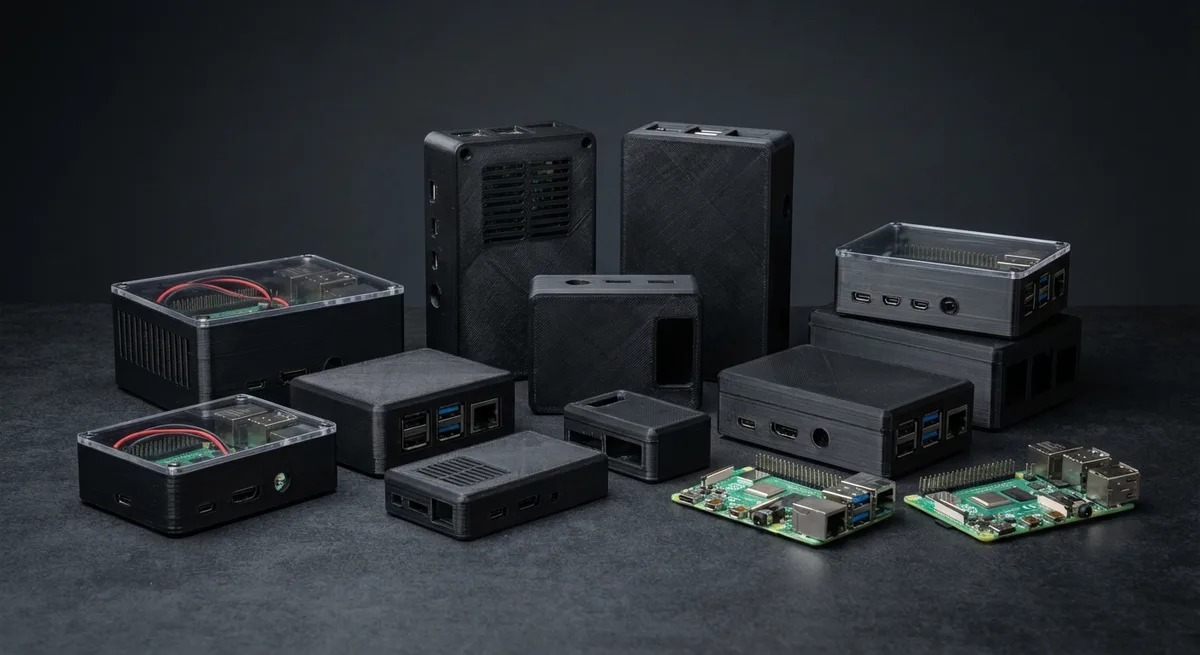

Korpusi, stiprinājumi un turētāji ar 3D printeri
Vajadzīgs korpuss Raspberry Pi, kameras stiprinājums vai planšetes statīvs? Izdrukāsim pēc gatava modeļa vai pielāgosim jūsu izmēriem. Strādājam ar DIY kopienu, meikeriem un vienkārši cilvēkiem, kam nepieciešams glīti izvietot elektroniku. Drukas precizitāte ļauj veidot aiztures, rievas un vītņu ieliktņus.
- ✓ Korpusi elektronikai: Arduino, RPi, ESP32, DIY projekti
- ✓ Stiprinājumi: GoPro, kameras, sensori, LED lentes
- ✓ Statīvi un turētāji telefoniem, planšetēm, austiņām
- ✓ Kabeļu organizatori: skavas, vadotnes, turētāji
- ✓ Varam uzlabot modeli: pievienot caurumus, logotipu, stiprinājumus
- ✓ Vītņu ieliktņi izjaucamiem savienojumiem
- ✓ Korpusa modelēšana no nulles pēc jūsu izmēriem
- ✓ PETG un CF materiāli izturībai un karstumizturībai
Korpusi un stiprinājumi — tas ir tas, ko 3D printeris dara vislabāk. Vajadzīgs mikrokontroliera kārba, novērošanas kameras turētājs, kabeļu organizators zem galda — tas viss drukājas ātri, precīzi un izmaksā daudz mazāk nekā gatavi risinājumi (ja tie vispār eksistē jūsu konkrētajam uzdevumam). Mēs Rīgā drukājam šādas lietas praktiski katru dienu.
Elektroniķiem un meikeriem: korpusi Arduino, Raspberry Pi, ESP32, viedās mājas kontrolieriem, sensoriem un relejiem. Thingiverse un Printables ir tūkstošiem gatavu modeļu, bet bieži kaut kas jāpielāgo — jāpievieno caurums papildu savienotājam, jāmaina augstums nestandarta platei, jāizgriež logs displejam. Mēs varam lejupielādēt gatavu modeli, pielāgot to un izdrukāt. Vai izveidot korpusu no nulles pēc jūsu izmēriem — parasti tas aizņem 1 dienu modelēšanai un 1 dienu drukai.
Stiprinājumi ir atsevišķa liela tēma. GoPro stiprinājumi velosipēdiem, motocikliem, ķiverēm. Novērošanas kameru stiprinājumi jebkurā leņķī. Telefonu turētāji auto, galdam, stūrei. Austiņu, planšetdatoru, portatīvo datoru statīvi. Kabeļu pārvaldība: skavas, klipši, vadotnes zem galda. Tas viss tiek drukāts no PETG — izturīgs, nebaidās no saules un karstuma, nelūzt lieces apstākļos.
Noslogotām detaļām (piemēram, monitora kronšteinam vai antenas stiprinājumam) izmantojam CF — oglekļa šķiedras poliamīdu, kas nodrošina izturību un nodilumizturību detaļām ar reālu mehānisku slodzi. Vītņu ieliktņus iemetinām ar lodāmuru — iegūst drošu izjaucamu savienojumu. Ja veidojat projektu un nezināt, ar ko sākt — vienkārši aprakstiet uzdevumu, palīdzēsim atrast risinājumu.
Korpuss dzīvo vai mirst uz pielaidēm. Druka tur aptuveni ±0.2 mm, tāpēc plati ieliekam nevis cieši, bet ar atstarpi, citādi tā neiegulst jau pēc pirmās filamenta partijas maiņas. Skrūvēm ir divi ceļi: drukāt vītni tieši plastmasā (ātri, bet iztur pāris pievilkšanas reizes) vai likt misiņa termoieliktņus ar lodāmuru — tad korpusu var izjaukt cik reižu vien vajag. Otrais variants gandrīz vienmēr ir pareizāks, ja iekšā ir kaut kas apkopjams.
Siltums un materiāls ir tieši saistīti. Ja iekšā ir barošanas bloks, Raspberry Pi zem slodzes vai jebkas, kas sakarst, PLA deformēsies — ņemiet PETG, bet stingrībai un izmēru stabilitātei CF. Ventilācijas spraugas labāk veidot gar slāņiem, tā tās drukājas bez balstiem un neaizaug. Atsūtiet plates izmērus, savienotājus un to novietojumu no malas — ar to pietiek, lai sāktu.
Ieteicamais materiāls
Iesakām PETG — izturīgs, precīzs, karstumizturīgs. Noslogotām detaļām — CF (oglekļa šķiedra).
FAQ
- Man ir tikai plate, bez rasējuma
- Pietiek ar mērījumiem: plates gabarīti, stiprinājuma atveru diametrs un novietojums, augstākā komponenta augstums, savienotāju izmēri un attālums no malas. Noder arī plates foto uz milimetrpapīra.
- Vai vītne plastmasā izturēs?
- Dažas montāžas reizes — jā, pastāvīgu apkopi — nē. Ja korpusu plānots atvērt regulāri, lieciet misiņa termoieliktņus: mēs tos iepresējam, un vītne kļūst metāliska.
- Vai korpuss būs ūdensizturīgs?
- Nē. FDM druka pēc savas dabas nav hermētiska — starp slāņiem paliek mikrospraugas. Šļakatu aizsardzību var pietuvināt ar blīvējumu un labirintu uz vāka, bet IP reitingu mēs nedeklarēsim.
- Iekšā sakarst — kāds materiāls?
- PETG kā bāze, CF ja vajadzīga arī stingrība. PLA sāk deformēties aptuveni no 60°C, un slēgtā korpusā ar barošanas bloku šī temperatūra sasniedzama viegli.
Aprakstiet ierīci un uzdevumu — atradīsim risinājumu
